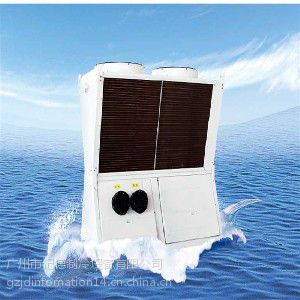

1.1产品概述此X型模块机组以空气作为冷（热）源，以水为媒介,采用风冷和水蒸发式混合冷凝的风冷冷（热）水中央空调机组。机组作为冷热兼用型的一体化设备，省了冷却塔及相应管道系统等许多辅助设备。机组结构简单，安装空间小，维护管理方便，节约能源，适用于无供热管网或其它稳定可靠热源，同时要求全年空调的暖通工程，是设计中优先选用的方案之一。主机与风机盘管、空气处理机组等末端装置所组成的中央空调系统具有布置灵活、控制方式多样化等优点。适用场所：适用于工厂、车站、宾馆、酒店、别墅、写字楼等中型商用场所。产品特点：1、一级能效：***X结构设计，基于风侧换热器和水侧换热器全优化设计改进，机组可达一级能效，满足国家节能要求。2、可选部分热回收功能：部分热回收功能模块机可回收无效冷凝热，出水温度可达55℃。3、?X型全新结构：全新X型结构设计，单台机组通风良好，多模块机组之间更易形成风洞效应，能提高风量及改善进风均匀性，增强风侧换热能力。4、?无缝拼接：l? 机组之间利用软接配管即可无缝拼接，减少机组占地面积l? X结构，组合后维修空间加大，便于现场维修5、?降膜冷凝技术：风侧翅片换热器采用全新降膜冷凝技术，可大大降低冷凝温度，提高机组能效比，延长压缩机使用寿命。6、长寿命翅片换热器：采用环氧树脂涂层亲水铝箔，耐腐蚀性是普通亲水铝箔的10倍。7、?壳管式换热器：机组采用高效壳管式换热管，水质要求低，可靠性高，使用寿命长，维护方便。8、?***控温技术，机组采用单模块多压机并联技术，多机组可实现水温±0.5℃调节。9、? 任一主模块设计：连接在一起的机组，任意单机组都可以做为主模块，与其他机组通讯协调按需工作，不同型号模块机组可以根据用户需求随意组合拼接。10、???????人性化界面、自我诊断和远程控制:人性化控制界面，操作简单、安全； 可实现故障自我诊断，自动保护并报警，便于迅速查询和排除故障；具备远程控制功能，可通过RS485通讯协议物理接口配合楼宇自控功能。11、???????宽气候带适应能力：外界环境温度-12℃～+52℃范围均可安全运行。12、高可靠性:机组核心制冷配件压缩机、换热器、节流装置及制冷阀件等均采用国际及国内***产品，辅以公司合理完善的生产工艺流程、严格的质检监控，***机组的高性能和可靠性机组性能参数表产品型号冷暖LSQWRF65MX/DLSQWRF98MX/TLSQWRF130MX/FLSQWRF196MX/S单冷LSQWF65MX/DLSQWF98MX/TLSQWF130MX/FLSQWF196MX/S名义制冷量kW6395126190名义制热量kW69105139209制冷消耗功率kW18.527.937.055.8制冷消耗电流A33.049.866.199.7制热消耗功率kW20.330.740.761.3制热消耗电流A36.454.872.7109.6电?? 源380V 3N~/50Hz压缩机类? 型全封闭涡旋式压缩机数 量台2346制冷剂R22空气侧换热器换热器类型高效翅片式换热器风机类型低噪音轴流式风机风机数量台2346风量m3/h13500*213500*313500*413500*6额定功率kW0.75×20.75×30.75×40.75×6安全保护装置高/低压保护、缺/逆相保护、断流保护、水流保护、防冻保护等冷媒控制方式电子膨胀阀节流控制水侧换热器类型高效壳管式换热器水阻力kPa25283545水流量m3/h10.816.421.732.7接管尺寸mmDN125DN125DN125DN125机组外形尺寸(长×宽×高)mm2090×1020×20503000×1020×20502090×2020×20503000×2020×2050外包装外形尺寸(长×宽×高)mm2190×1120×21503100×1120×21502190×2120×21503100×2120×2150机组重量kg65098012001850机组运行重量kg770113013702050机组噪音dB(A)≤70≤72≤72≤74注：以上型号均为单模块的性能参数，按需求可组合成更多机型，制冷量范围：65kW～1568kW；???? 1、额定制冷工况：冷冻水进/出口温度12℃/7℃，环境温度35℃；???? 2、额定制热工况：热水进/出口温度40℃/45℃，环境温度7℃，湿球温度6℃； 3、噪声检测时距主机正前方1m，高1.5m。环境噪声低于30dB(A)；???? 4、如因设计改进造成参数更改，恕不另先通知，具体参数以机组铭牌为准。
